第 17 章 树遍历与图

17.1 树的回顾#

什么是树？#

一棵树由以下部分组成：

  • 一组结点（node），也称顶点（vertex）。
  • 一组连接结点的边（edge）。
  • 约束：任意两个结点之间恰好只有一条路径。

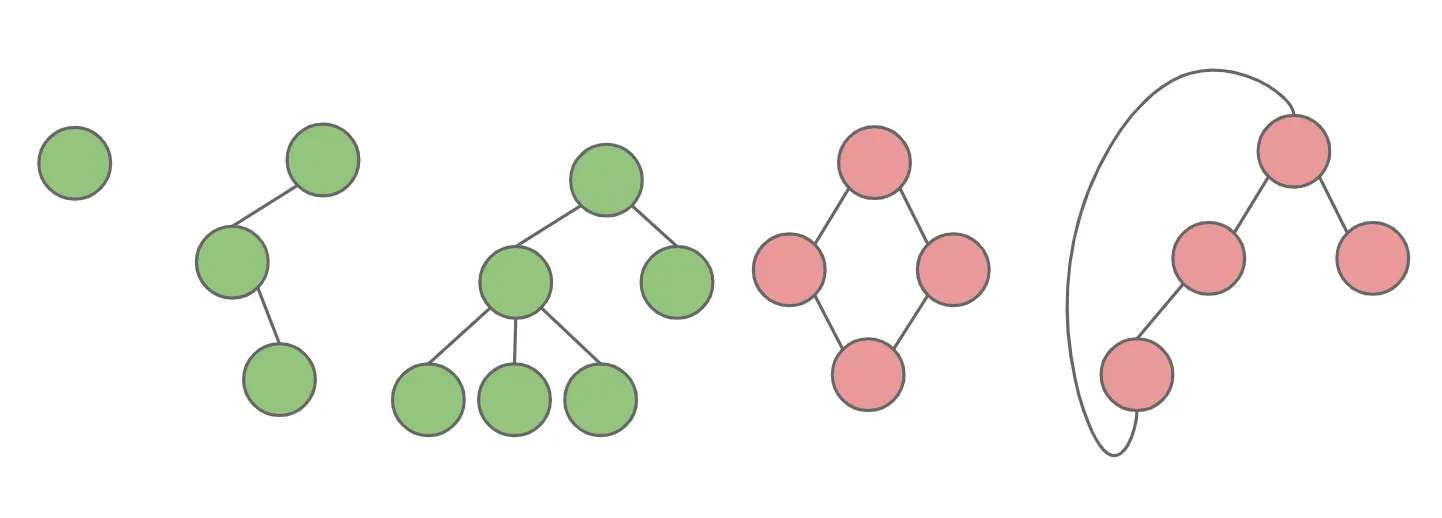

图中最左边只有一个结点、没有边，它仍然是一棵合法树。第二、第三个结构也是树。第四个结构不是树，因为顶部到底部之间存在两条不同路径。

**练习 17.1.1：**说明第五个结构为什么不是树，并尝试通过删除或修改边把无效结构变成树。

什么是有根树？#

有根树是在树中指定一个根结点，通常画在最上方。指定根之后，就有了父子关系：

  • 除根外，每个结点恰好有一个父结点。
  • 一个结点可以有零个或多个孩子。
  • 没有孩子的结点称为叶子（leaf）。

如果一个结点有两个父结点，就会产生不止一条通向根的路径，因此不再是树。

树有什么用途？#

前面已经接触过许多树结构：搜索树、Trie、堆、并查集中的树等。它们帮助我们实现快速搜索、前缀匹配、连通性判断和优先级操作。

树也广泛存在于现实系统中：

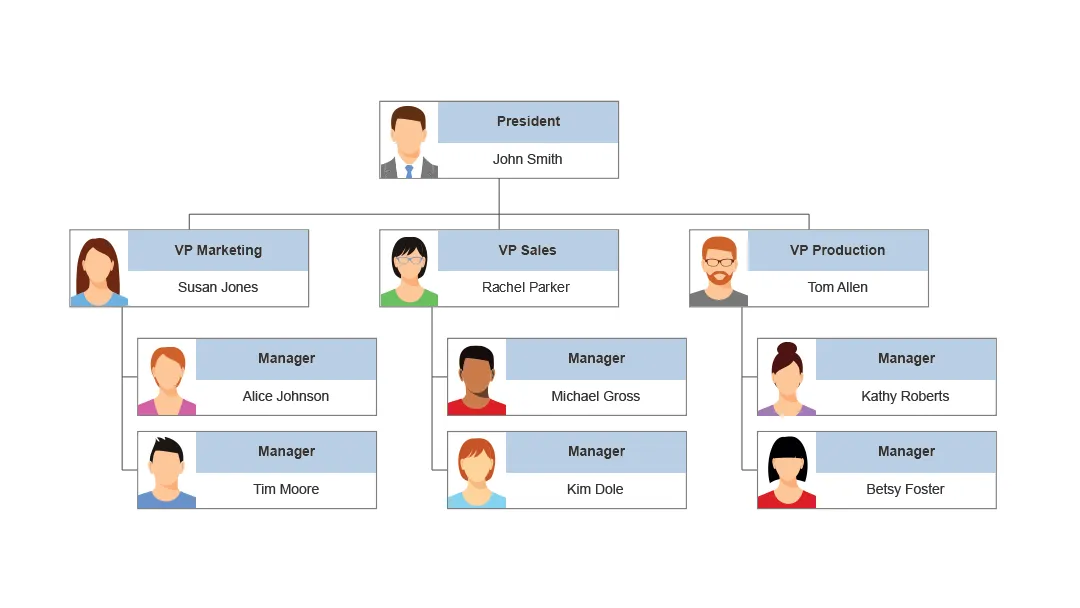

  • 组织架构图：总裁是根，副总裁是孩子，部门继续向下展开。

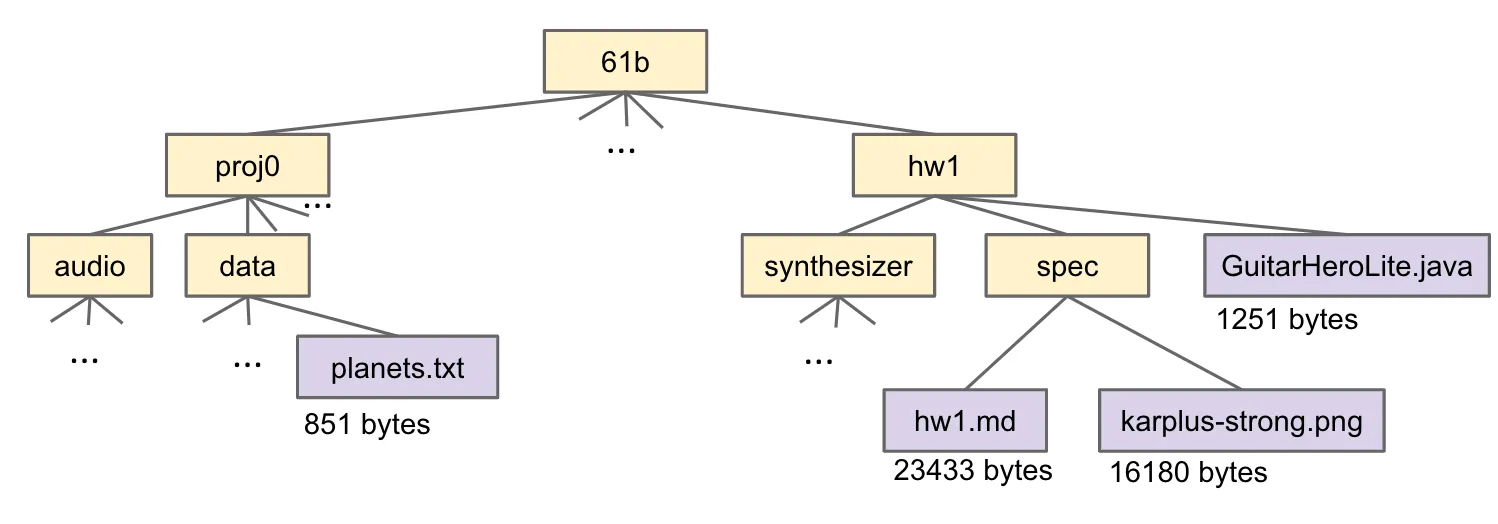

  • 文件系统目录：目录包含子目录和文件，形成层次结构。

**练习 17.1.2：**再列举一些常见树结构，并思考它们的结点、边以及可能的实现方式。

17.2 树遍历#

列表有一个很自然的遍历顺序：从头到尾。但树没有唯一的线性顺序，因此存在多种常见**遍历（traversal）**方式：

  1. 层序遍历。
  2. 深度优先遍历：前序、中序、后序。

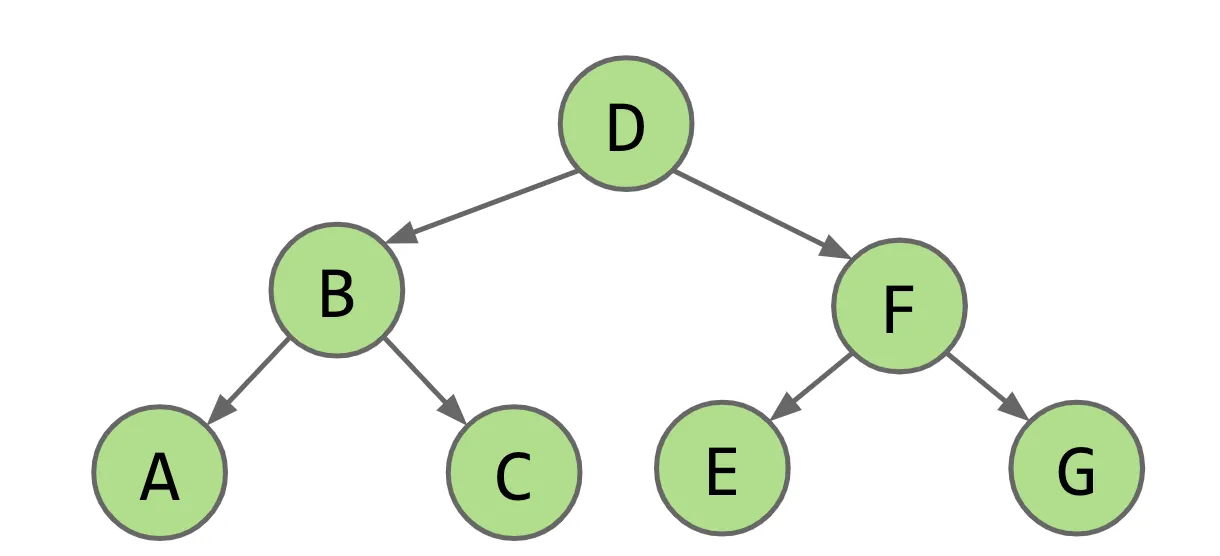

以下面的树为例：

层序遍历#

逐层、从左到右访问：

  • 第 0 层：D
  • 第 1 层：B、F
  • 第 2 层：A、C、E、G

结果为：

D B F A C E G
text

通常使用队列实现：先把根入队；每次取出队首结点并访问，再把它的孩子依次入队。

void levelOrder(Node root) {
    if (root == null) return;
    Queue<Node> fringe = new ArrayDeque<>();
    fringe.add(root);
    while (!fringe.isEmpty()) {
        Node x = fringe.remove();
        print(x.key);
        if (x.left != null) fringe.add(x.left);
        if (x.right != null) fringe.add(x.right);
    }
}
java

**练习 17.2.1：**自己实现层序遍历，并思考如何按层分别输出。

前序遍历#

顺序是：

  1. 访问当前结点。
  2. 递归遍历左子树。
  3. 递归遍历右子树。

示例结果：

D B A C F E G
text
void preOrder(BSTNode x) {
    if (x == null) return;
    print(x.key);
    preOrder(x.left);
    preOrder(x.right);
}
java

“前序”中的“前”，表示当前结点在两个子树之前访问。

中序遍历#

顺序是：

  1. 递归遍历左子树。
  2. 访问当前结点。
  3. 递归遍历右子树。

示例结果：

A B C D E F G
text
void inOrder(BSTNode x) {
    if (x == null) return;
    inOrder(x.left);
    print(x.key);
    inOrder(x.right);
}
java

对于二叉搜索树，中序遍历会按键的升序输出所有元素，这是它的重要性质。

也可以把结果递归地理解为：

[左子树的结果] 当前结点 [右子树的结果]
text

后序遍历#

顺序是：

  1. 递归遍历左子树。
  2. 递归遍历右子树。
  3. 访问当前结点。

示例结果：

A C B E G F D
text
void postOrder(BSTNode x) {
    if (x == null) return;
    postOrder(x.left);
    postOrder(x.right);
    print(x.key);
}
java

后序遍历先处理孩子，再处理父结点，因此适合删除整棵树、计算子树信息或自底向上汇总结果。

17.3 图#

树非常有用，但“任意两个结点之间只有一条路径”的限制并不适合所有问题。去掉这个限制，就得到更一般的结构：图。

什么是图？#

图由以下部分组成：

  • 一组结点或顶点。
  • 零条或多条边，每条边连接两个顶点。

除此之外没有树那样的额外限制。

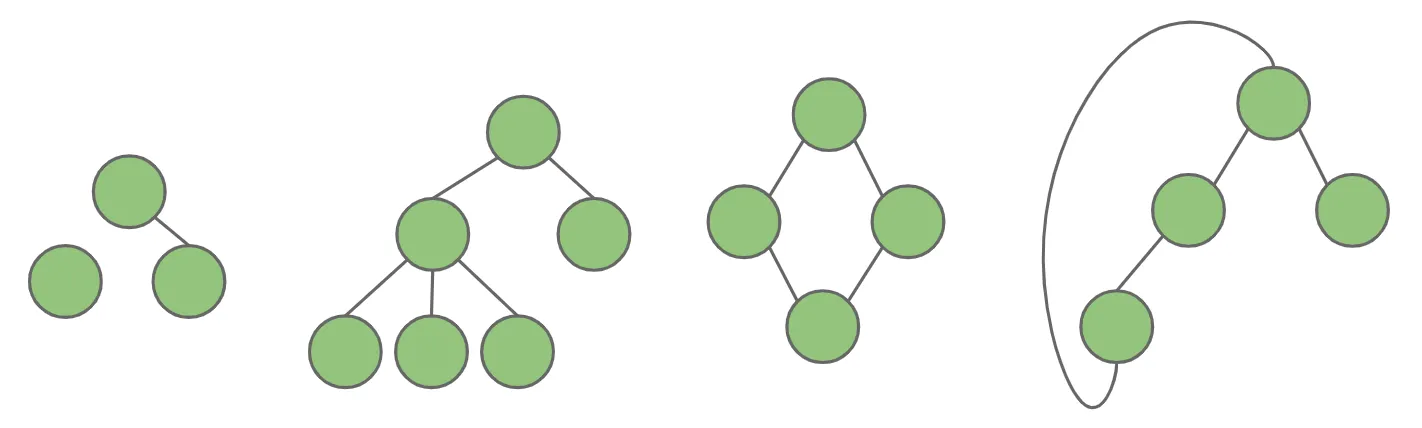

图中所有绿色结构都是合法图。其中第二个同时也是树，其他则不是。

所有树都是图，但并非所有图都是树。

简单图#

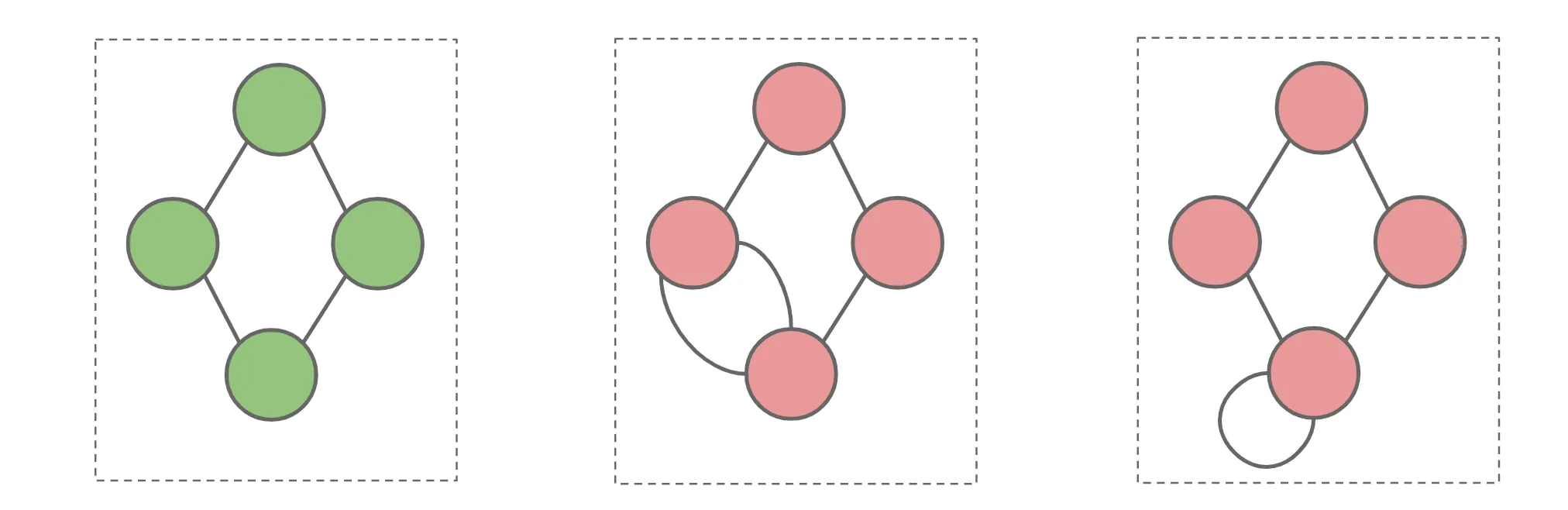

本课程默认讨论简单图（simple graph）：

  • 任意一对顶点之间至多有一条同类型的边。
  • 不允许顶点连接自身的自环。

若两个顶点之间允许多条平行边，这种结构称为多重图（multigraph）。允许自环的图有时也被归入多重图的广义定义。

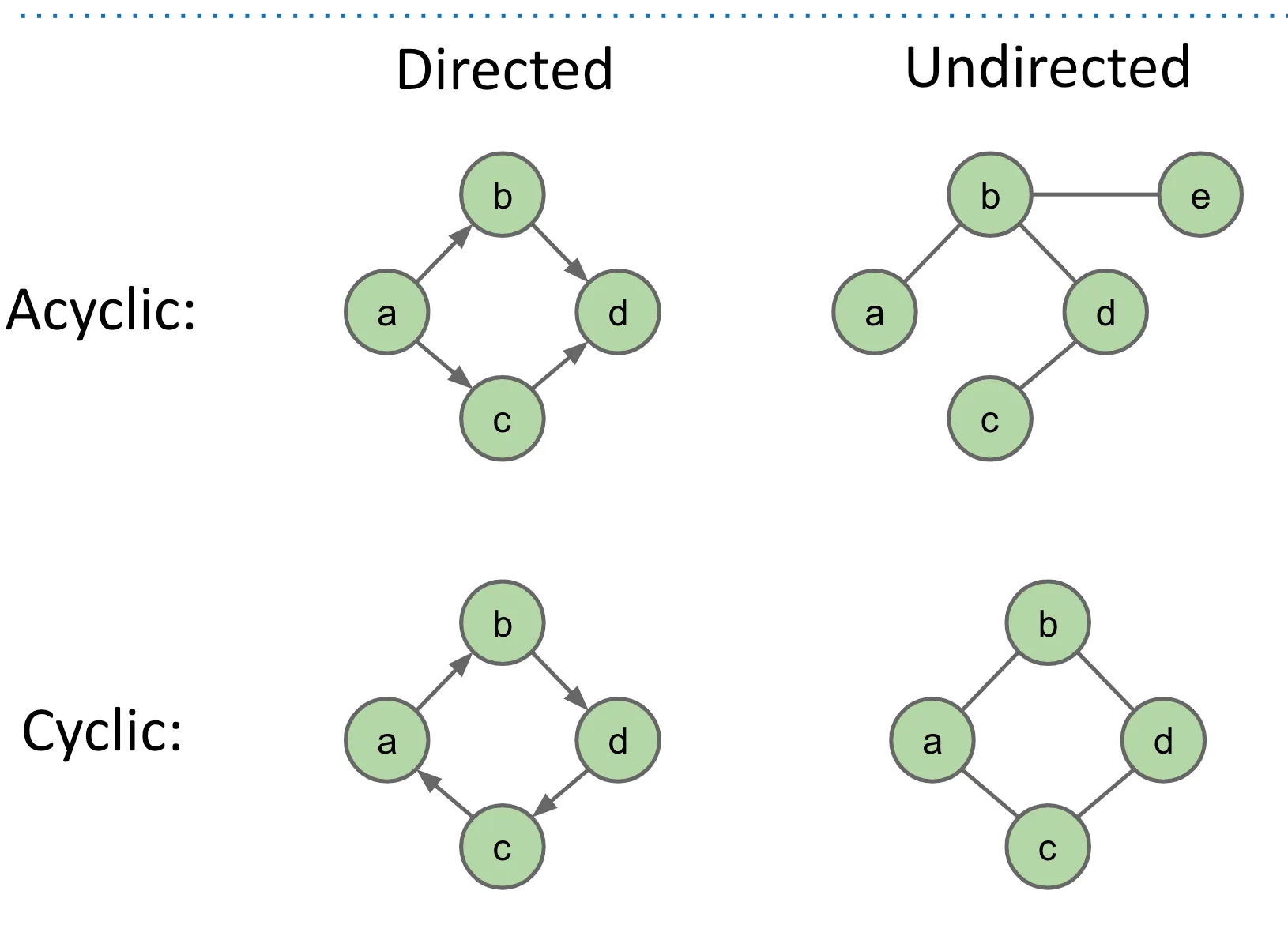

有向图与无向图#

  • **无向图：**边 (u, v) 可以从 u 走到 v，也可以从 v 走到 u。
  • **有向图：**边 (u, v) 只表示从 u 指向 v。除非另有 (v, u)，否则不能反向走。

有向边通常画成箭头。

有环与无环#

  • **无环图：**不存在从某个顶点出发，沿一系列边最终回到自身的环。
  • **有环图：**至少存在一个环。

在有向图中，沿路径时必须遵循箭头方向。

例如，从 a 出发能够沿不同边回到 a，说明图有环。若箭头方向阻止返回，则不是有向环。

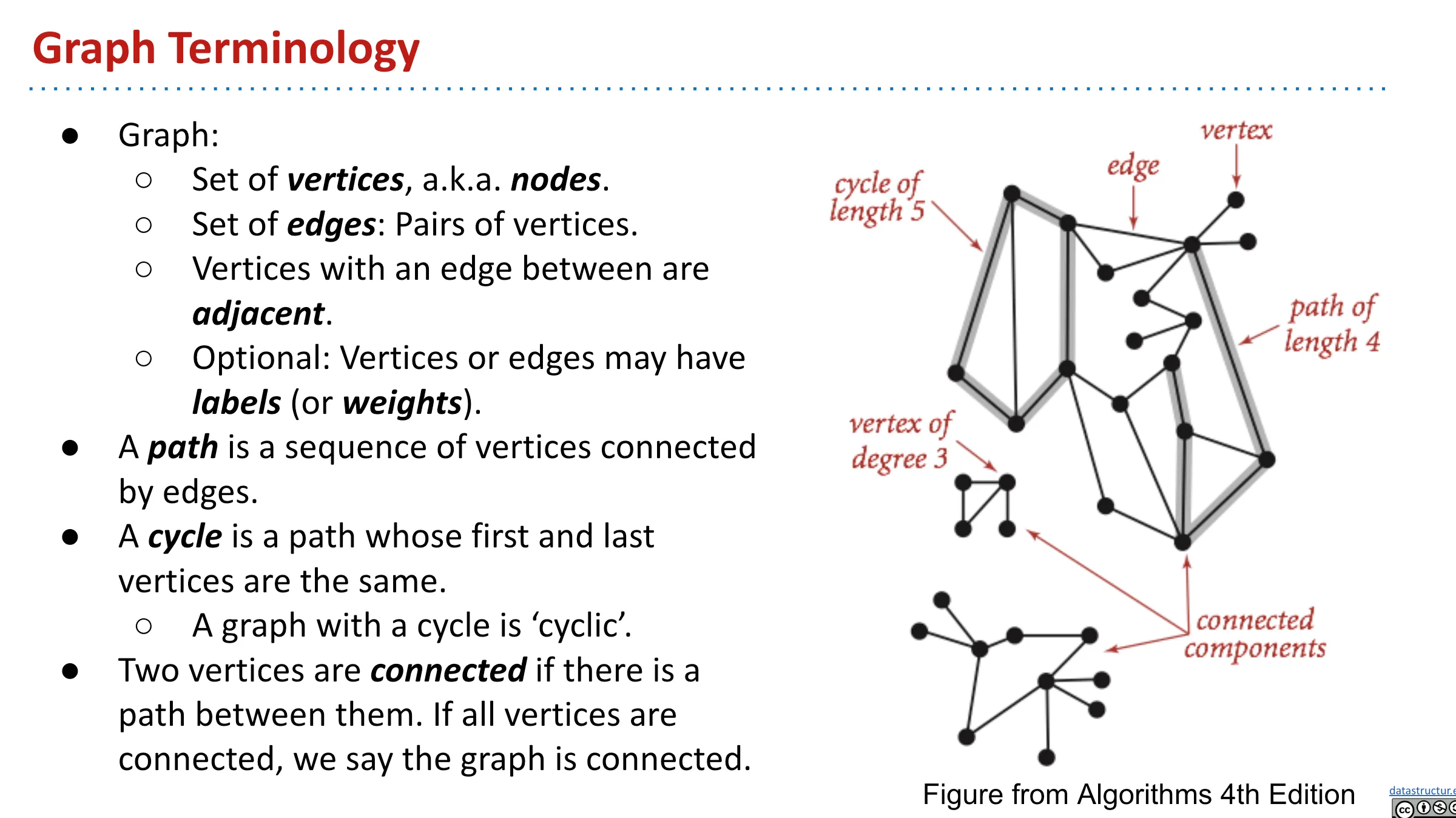

其他常用概念#

后续常见术语包括：

  • 顶点的邻居（neighbor）或相邻顶点。
  • 路径（path）：首尾相接的一系列边。
  • 路径长度：通常按边数计算；加权图中可按边权之和计算。
  • 度数（degree）：无向图中与顶点相连的边数。
  • 入度与出度：有向图中进入和离开顶点的边数。
  • 连通分量：彼此之间存在路径的一组最大顶点集合。

17.4 图问题#

图上可以提出许多问题：

  • **s-t 路径：**顶点 s 与 t 之间是否存在路径？
  • **连通性：**图是否连通，即任意两个顶点之间都有路径？
  • **双连通性：**是否存在一个顶点，删除它后图会断开？
  • **最短 s-t 路径：**从 s 到 t 的最短路径是什么？
  • **环检测：**图中是否存在环？
  • **欧拉回路：**是否存在恰好使用每条边一次的回路？
  • **哈密顿回路：**是否存在恰好访问每个顶点一次的回路？
  • **平面性：**能否在平面上画出图且边互不交叉？
  • **图同构：**两个图是否只是顶点名字不同，本质结构相同？

图问题的难度很难只凭外观看出。欧拉回路可以在线性于边数的时间内解决；而哈密顿回路没有已知的多项式时间通用算法，是经典的 NP 完全问题之一。

从 s-t 连通性开始#

先解决最基本的问题：给定源点 s 与目标点 t，是否存在路径？

最直接的递归思路：

if s == t:
    return true

for child in neighbors(s):
    if connected(child, t):
        return true

return false
text

**练习 17.4.1：**分析这段算法是否正确，会不会终止。

它在有环图上会失败。例如 connected(0, 7) 访问邻居 1，随后 connected(1, 7) 又返回访问 0，形成无限递归。

记录已经访问的顶点#

解决办法是维护 marked 集合：每个顶点第一次访问时做标记，之后跳过已标记邻居。

mark s
if s == t:
    return true

for child in unmarkedNeighbors(s):
    if connected(child, t):
        return true

return false
text

更接近 Java 的版本：

boolean connected(Graph G, int s, int t, boolean[] marked) {
    marked[s] = true;
    if (s == t) return true;

    for (int v : G.neighbors(s)) {
        if (!marked[v] && connected(G, v, t, marked)) {
            return true;
        }
    }
    return false;
}
java

这种算法能够正确终止，因为每个顶点最多被访问一次。

我们刚刚发明了什么？#

这就是图上的深度优先遍历（DFS）：

  1. 标记当前顶点。
  2. 选择一个尚未访问的邻居并深入递归。
  3. 把这条分支走到底后再回退，访问下一个邻居。

它会先沿某条“家族血统”不断深入，再访问当前顶点的第二个邻居。

DFS 可以用递归实现，也可以显式使用栈。下一章将介绍相反的策略：先访问所有邻居，再访问距离更远的顶点，即广度优先搜索。

原作：Josh Hug，UC Berkeley CS61B Spring 2021 配套读本。
中文翻译版，仅供非商业学习；采用 CC BY-NC-SA 4.0 许可。
原始网站：https://joshhug.gitbooks.io/hug61b/content/ ↗
